14. Wymiarowanie

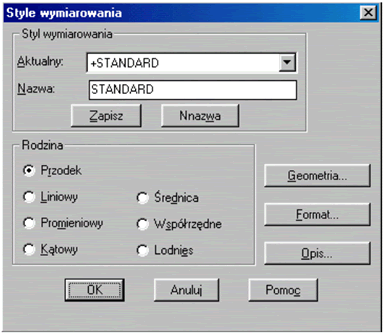

Wymiar jest rodzajem informacji tekstowo-graficznej, dzięki której uzyskuje się informacje o takich właściwościach rysowanego przedmiotu jak: rozmiary, odległości od innych obiektów, charakterystyczne kąty itp. AutoCAD oferuje kilka rodzajów wymiarów m.in. wymiar liniowy, normalny, kątowy, promieniowy, średnicowy, tolerowany. Program oferuje styl wymiarowania STANDARD, ale możliwa jest także jego modyfikacja i tworzenie własnych stylów. W celu tworzenia i modyfikacji stylu wymiarowania należy wybrać opcję Styl wymiarowania z menu rozwijanego Format.
