PROGRAMOWANIE OBRÓBKI NA TOKARKĘ, STEROWANĄ NUMERYCZNIE
TLA 10 CNC.

WPROWADZENIE

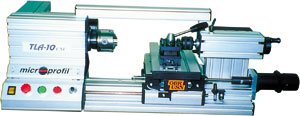

Tokarki typu TLA 10-CNC są precyzyjnym urządzeniem technologicznym które zapewnia dokładne kierowanie narzędziem w płaszczyźnie XZ oraz sterowanie ręczne (potencjometryczne) prędkością obrotową wrzeciona, podczas realizacji programów roboczych. Ze względu na zaimplementowane funkcje interpolacyjne, jest ona szczególnie polecana jako końcowe urządzenie technologiczne, realizując w

praktyce projekty graficzne, przygotowanez pomocą pakietów graficznych takich jak: CorelDRAW, AutoCAD, EasySign, VectorCUT, SignLAB.Tokarka TLA 10-CNC przygotowana jest do toczenia materiałów takich jak drewno, tworzywa sztuczne. Dzięki dużej sztywności w osiach XZ, możliwa jest również praca w metalach kolorowych takich jak: aluminium, mosiądz lub miedź. Daje to możliwość aplikacji tokarki do zadań, związanych z wykonawstwem niedużych pod względem gabarytowym elementów symerycznych.

Uwagi technologiczne.

Szeroka gama materiałów możliwych do stosowania, wymusza określony rodzaj narzędzi oraz przystosowanie do nich prędkości obrotowej wrzeciona. Prędkość obrotową wrzeciona w tokarce TLA 10-CNC, reguluje się w sposób płynny za pomocą przemiennika częstotliwości w zakresie od kilkudziesięciu obrotów na minutę. Górna granica zależy od zastosowanego silnika - jego obrotów znamionowych. Dzięki możliwością jakie daje przemiennik, możliwe jest nawet czterokrotne zwiększenie obrotów znamionowych. Istotnym parametrem jest również prędkość obróbki rozumiana jako prędkość liniowa, styczna do toru ruchu narzędzia. Wszystkie te parametry są ze sobą ściśle związane i mają niewątpliwy wpływ na efekt końcowy.

Elementy technologiczne wpływające na jakość obróbki:

• Rodzaj obrabianego materiału,
• Rodzaj narzędzia,
• Prędkość obrotowa narzędzia,
• Prędkość liniowa narzędzia (prędkość skrawania)

Dobór narzędzi i materiałów do wykonania określonego zadania, ze względu na obszerność zagadnienia, pozostawiamy użytkownikowi tokarki. Ewentualne pytania sugerujemy kierować do ich producentów, dostawców oraz dystrybutorów.

Parametry technologiczne ustawiane dla wykonania określonego zadania, takie jak materiał, narzędzie, prędkość obrotowa wrzeciona, prędkość liniowa skrawania należy dobierać drogą kolejnych prób i testów.

Parametry techniczne.

Zostaną tu przedstawione warunki pracy, podstawowe dane techniczne oraz niektóre uwagi eksploatacyjne związane z budową tokarki typu TLA 10-CNC. Uwagi dotyczące budowy, mają na celu bliższe zapoznanie użytkownika z tokarką i przygotowują do podjęcia ewentualnych działań serwisowych. Niektóre objawy nieprawidłowej pracy tokarki oraz sposoby ich usuwania, przedstawione będą w rozdziale "Uwagi serwisowe" w dalszej części tego podręcznika.

Warunki pracy.

Z uwai na fakt, że w systemie sterowania tokarką TLA 10-CNC, główną rolę odgrywa komputer PC sterujący bezpośrednio pracą urządzenia (dokładniej opisano to w rozdziale 3 "Budowa i eksploatacja") - warunki pracy są limitowane głównie przez niego. W związku z tym tokarka, przeznaczona jest do pracy w pomieszczeniach odpowiednich dla komputera PC.

Warunki pracy dotyczące pomieszczenia: Pomieszczenie zamknięte, Wolne od kondensującej się pary wodnej, Wolne od pyłów, Wolne od gazów wybuchowych wybuchowych przewodzących prąd elektryczny, Temperatura w pomieszczeniu podczas pracy w zakresie od +5°C do +35°C, Wilgotność względna powietrza do 75% Warunki zasilania: Jednofazowe 220V z przewodem ochronnym N, Dopuszczalne wagania napięcia sieci od -10% do +10%, Częstotliwość sieci f=48-52Hz, Maksymalny pobór prądu podczas pracy 4A, Zabezpieczenie zewnętrzne sieci bezpiecznikiem 10A

Uwaga!
W przypadku dużego poziomu zakłóceń, należy stosować przeciwzakłóceniowe filtry sieciowe charakterystyczne dla sprzętu komputerowego.

Podstawowe dane techniczne.

Podstawowe dane techniczne zostaną przedstawione w tabeli poniżej.

Ogólne informacje o języku.

Jeżyk programowania tokarki jest podobny do innych języków programowania obrabiarek sterowanych numerycznie: PPN-73/M-55256 i PN-72/M-55251. wzorowano się również na programowaniu innych obrabiarek np. USN NUMS 332 FC. W większości rozpatrywanych obrabiarek programy wprowadzane były z taśmy dziurkowanej, w przypadku opisanej obrabiarki programy są wprowadzane i przechowywane na nośnikach magnetycznych w formatach systemu operacyjnego komputera. W związku z powyższym dla większej czytelności i prostoty wprowadzono szereg rozszerzeń np. możliwość używania znaków spacji SP zamiast HP lub znaków CRLF zamiast LF. Grupy językach programowania dla obrabiarek numerycznych. W jednej linii można zapisać dowolną liczbę rozkazów (logicznie uzasadnionych). Dodatkowo rozkazy mogą być zapisane w linii w dowolnej kolejności. Będą natomiast realizowane zgodnie z ich hierarchią. Wprowadzone rozszerzenia pozwolą na większą wygodę i uproszczenie przy tworzeniu programów technologicznych.
