13.
Kreskowanie obiektów
Kreskowanie stosowane w rysunkach spełnia istotną rolę np. oznacza się
za jego pomocą poszczególne płaszczyzny przekroju lub materiał, z którego
jest wykonana dana część. Przed rozpoczęciem kreskowania należy przygotować
obiekt do kreskowania tzn. powinien on być zamkniętą obwiednią (są wyjątki).

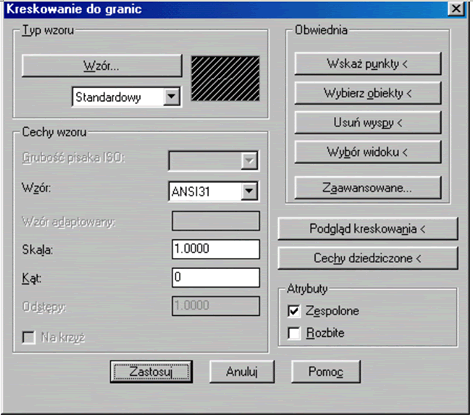

Można wybrać dwie metody kreskowania:
- przez wybranie punktów wewnętrznych obiektów do kreskowania -metoda
jest szybsza, lecz bezwarunkowo wymaga zamkniętej obwiedni;
- przez wybranie obiektów tworzących obwiednię -metoda dopuszcza, aby
obwiednia nie była zamknięta (co może powodować błędy w kreskowaniu).
AutoCAD udostępnia kilkadziesiąt wzorów kreskowań, możliwe
jest także wybranie skali kreskowania oraz ustalenie kąta. Istnieje też
opcja umożliwiająca traktowanie kreskowania jako jednego obiektu lub jako
zbioru elementów rysunkowych (rozbite). Przed zastosowaniem kreskowania
możliwy jest podgląd rysunku i obejrzenie efektu kreskowania.
|
